很多PLC控制柜的设计都会配置变频器来提升控制柜的功能需求，以保证系统自动化控制功能更智能，并帮助改变风机、水泵等负载装置的转速，降低能量的消耗。控制对机电软启动，保护用电设备不被电网造成冲击损坏，提高设备的工艺水平和质量。但是变频器在运行过程中会产生一定的电磁干扰，为了不让PLC控制器被变频器造成干扰，在设计PLC控制柜时如何避免变频器的干扰可注意以下事项。

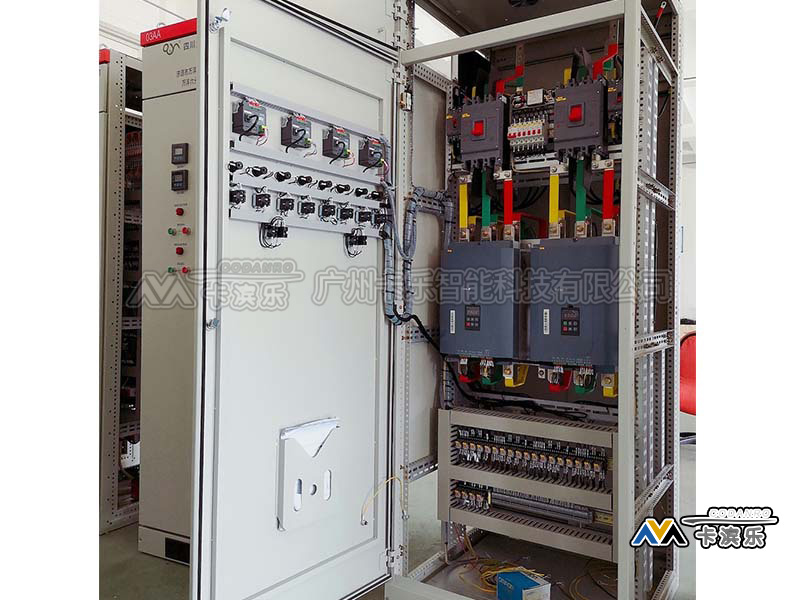

1、 首先要保证安装板和柜体的牢固，明敷或穿管铺线使用铜线不小于1mm，铝线不小于2.5mm。
2、 一般线缆大于6平方米，不适合使用线槽。一些小型的电缆线如网线，元器件接线等可以使用线槽来收容，保证柜内布置整齐美观。
3、 为PLC控制柜设置PE接地母排和TE防干扰母排，严格按照PLC控制器安装标准进行接地， 尽量将两者接地分开，PLC控制器和变频器接地线不在同一条。
4、保持柜内的其他载流元件与线槽的距离在30mm左右。
5、可选择使用屏蔽线和双绞线来连接变频器，减少变频器运行时发出噪声。
6、如果是在电源不是很稳定的状态下使用PLC控制柜，应给PLC控制器的电源模块以及输入输出木块的电源线安装噪声滤波器并且使用降噪声的变频器。
7、串联两个0.47微发100伏CBB电容，在中间连接处进行接地，将两端并在信号处。
8、使用两端接地方式，有效较少电压静电感应。再根据实际情况解决外磁场干扰。
9、分开配置PLC控制器的供电电源和变频器以及其他动力新系统的电源，PLC控制器供电选择隔离变压器。
10、给信号线做相应的屏蔽抗干扰处理，将动力线与信号线分开。
11、模拟信号输入或输出的模拟量通道均使用信号隔离模块隔离干扰。
12、分开设计PLC控制柜的信号源和动力源，安装时尽量将两者保持一定的距离。
13、在PLC可编程序软件里设计滤波干扰功能。
在PLC控制柜的设计过程中，注意以上事项的避免，能有效较少变频器对PLC控制器的干扰，安装人员必须严格按照控制柜的安装流程以及规范进行相关电器元件的安装，保证保证控制柜稳定运行。
