因为PLC控制器的可编性以及学习的简单化，越来越多的人开始学习设计PLC控制系统。设计PLC成套控制
因为PLC控制器的可编性以及学习的简单化，越来越多的人开始学习设计PLC控制系统。设计PLC成套控制柜需要留意哪些问题也是学习者们关心的问题。PLC在电气行业、工业、电子科技等众多行业领域都有很广泛的使用。其稳定的性能和程序的个性化设计也获得众多市场的青睐。但是不同厂家生产的PLC控制器其编程技术、性能、功能、分配点等方面都大不相同，因此在设计PLC成套控制柜时需要留意哪些问题。
一、了解PLC成套控制柜对象的属性
在准备PLC可编程控制柜控制管理的编程内容之前，不光要了解PLC控制器本身具有的特性，更重的是了解被控制对象的属性。深入了解了控制设备的各项特点，在选择与之相配的PLC控制器进行系统的编程设计。才能发挥设备的功能的最大化运行。对于控制设备的了解可以从各项工艺方面进行，它的生产过程是怎样进行的，工作的特点如何、需要达到什么样的控制需求。然后进行各阶段的控制划分，归纳每个阶段的控制特点以及之前的装换条件。再根据这些过程画出整个控制过程的功能流程图和控制流程图。
二、选择适合的PLC控制器类型选择
1、功能参考，如果是选择小型的PLC控制器主考虑它指令功能和模数转换(A/D)以及模数转换(D/A)模块、输入输出端子(I/O)扩展模块。
2、确定PLC输入输出端点数，统计统计控制设备模拟量输入输出端子的数量点数(I/O)和开关量，加上以后对系统可能进行的扩充，可设置15%左右的扩充量，在确定PLC的 I/O点数和输出规格。
3、估算内存空间， 内存容量开关量输入点数×10+开关量输出点数×8+模拟通道数×100+定时器/计数器数量×2+通信接口个数×300+备用量。一般程序的内存量与系统的I/O点数、控制要求、程序结构长短等相关
4、对输入输出端点数进行分配，分配PLC的输入/输出点，编写输入/输出分配表或画出输入/输出端子的接线图，然后进行PLC控制器程序设计，同时进行控制柜或操作台的设计和现场施工。
5、设计程序，复杂的控制系统可以根据工艺画出功能、控制流程图。设计出T性图，进行语句表程序清单的编写。后期根据控制需求对程序进行改修和模拟调试。
6.PLC成套电气控制柜整体调试，将系统与控制给整合制作完成后，先对控制系统进行局部调试、分段调试，最后进行整体总调试。
7、编制技术文件，根据调试的最终结果整理完整的编制技术资料，包括：控制柜的一切设计图纸，编程元件表，带注解的文字说明、状态表等。

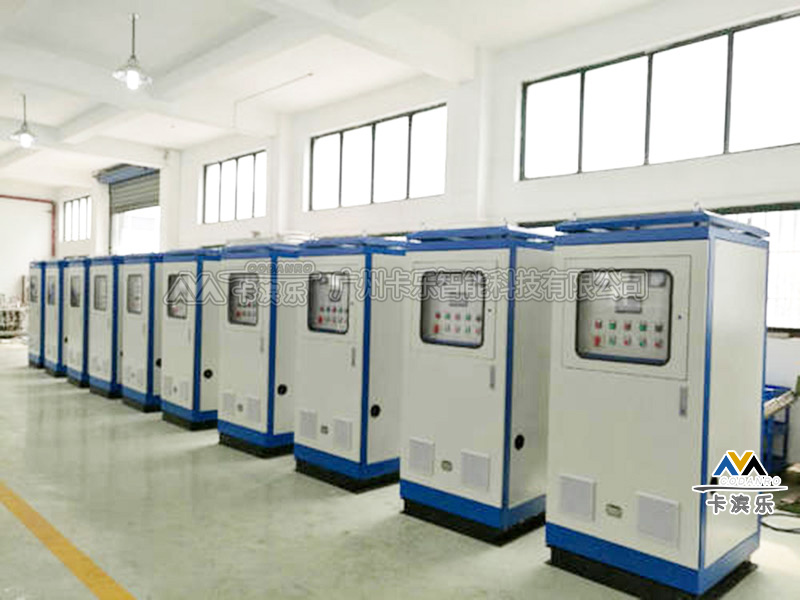

以上，一个基础的PLC可编程控制器就出来了，PLC控制柜完成后，将控制系统组装成控制柜。控制柜中的相关电器元件主要是根据控制柜的使用环境、用途、用户需求等进行定制。不同PLC控制系的功能不一，对于程序设计也是不一样的。因此设计过程中的图纸也大不相同。在完成系统的交付时，要切记叮嘱用户，将系统的编制技术文件，以及相关说明、手册等文件留存，以便于后期对系统进行改进和维修。
