PLC介绍：
PLC也被称为可编程控制器，可以存储执行指令，包括逻辑运算、定时、计数、运算控制等操作指令。一般的PLC主要是由CPU、电源、输入接口、输出接口、储存数据指令、数字模拟转化等功能单元构成的，PLC以其独特的优势广泛应用在工业控制和生产中。
PLC的外部接线方法主要有哪些：
PLC的外部接线一般有包括工作电源接线、PLC接线输入端、输出端接线、接地线。其中PLC的工作电源接线需要注意PLC需要的工作电源的类型会有不同，要连接到相应的工作电源上。PLC的输入端接线有接行程开关、拨码开关、按钮、传感器、继电器等元器件的触点。PLC的输出端需要外接电源(有分直流电源和交流电源，需要根据PLC的输出方式来确定)来驱动继电器、接触器、指示灯、电磁阀等等元件。最后PLC的接地线需要单独接线，并且选用特定的电线来进行连接。
PLC的输入输出接线：
PLC输入端接的是AC220V，目的是可以为PLC提供工作电源，PLC的输出电源端是DC24V，一般是PLC自带有的电源输出。为了使PLC能够发挥正常工作，我们在对输入端和输出端进行接线的时候有些问题要注意。PLC输入端接口一般是输入开关量信号和模拟量信号，其中开关量信号有包括行程开关、拨码开关、按钮等等。模拟量信号则是包括液位变送器、压力变送器、热电偶、热电阻等各类传感器。

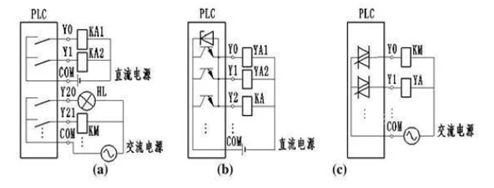

(a)继电器输出方式 (b)晶体管输出方式 (c)晶闸管输出方式
PLC输接线有包括以下三种情况，继电器输出、晶体管输出和晶闸管输出，输出方式不同，PLC输出端口所连接的外部负载也会不一样，就像继电器输出方式PLC可以接交流负载和直流负载;晶体管输出方式PLC只能够接直流负载;相反晶闸管输出方式PLC只能够接交流负载。
