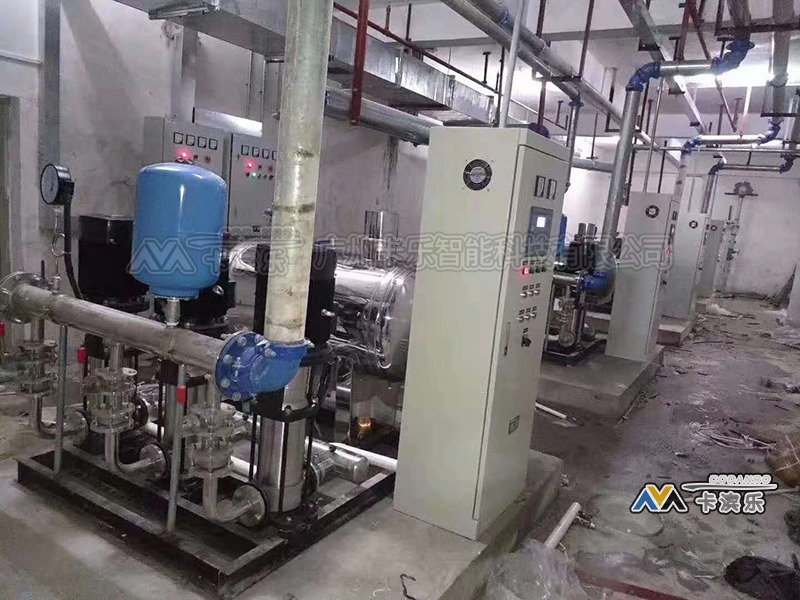

工业PLC控制柜用以控制工业设备，实现自动化运行。工业PLC控制柜主要以PLC为主控单元，因此它的工作可以很容易地理解为称为扫描周期的循环扫描方法。
工业PLC控制柜中PLC运行步骤
工业PLC控制柜中PLC扫描过程包括以下步骤：
1、操作系统将启动循环并监视时间。
2、CPU开始从输入模块读取数据，并检查所有输入的状态。
3、CPU开始执行以梯形图逻辑或任何其他PLC编程语言编写的用户程序或应用程序。
4、接下来，CPU执行所有内部诊断和通讯任务。
5、根据程序结果，它将数据写入输出模块，以便更新所有输出。
6、只要PLC处于运行模式，该过程就会继续。
工业PLC控制柜功能图介绍
一、PLC 功能框图
如果使用工业PLC控制柜来控制工业设备，设备的两个按钮用于控制相同的灯负载。当任一开关合上时，指示灯将发光。两条水平线称为横档，两条垂直线称为横档。每个梯级在正极轨(P)和负极轨(N)之间形成电气连接。这允许电流在输入和输出设备之间流动。
二、功能块图
功能块图(FBD)是一种简单的图形化方法，用于在PLC中编程多个功能。PLC Open在标准IEC 61131-3中描述了使用FBD。功能块是程序指令单元，执行该程序指令单元会产生一个或多个输出值。它表示为一个矩形块，其中输入在左侧输入，输出在右侧输出。它给出了输入和输出状态之间的关系
使用FBD的优点是可以在功能块上使用任意数量的输入和输出。使用多个输入和输出时，可以将一个功能块的输出连接到另一个功能块的输入。从而建立功能框图。
三、结构化文本编程
结构化文本是一种文本编程语言，它利用语句来确定要执行的内容。它遵循更常规的编程协议，但不区分大小写。一系列语句、逻辑由使用多个运算符表达分配和关系构成。
工业plc控制柜编程实例
如果泵正在运行并且压力令人满意，或者如果灯泡测试开关闭合，则需要打开信号灯。在此应用中，如果灯的输出应该来自泵和压力传感器的输入。因此，使用AND逻辑。“或”逻辑用于测试输入条件，无论AND系统是否有信号，都需要将灯的输出点亮。通过在梯形图中使用END或RET指令，我们可以知道PLC已到达程序结尾。
作为另一个示例，考虑一个在泵运行时要操作以举升负载的阀，或者操作升程开关或者操作表明负载尚未举升并且位于其举升通道底部的开关。“或”逻辑用于两个开关，“与”逻辑用于两个开关和泵。仅当泵打开并且操作两个开关时，阀才会操作。
再者以为一款饮料机饮料选择为例，如果使用饮料机允许选择茶或咖啡，牛奶或不加牛奶，糖或不加糖，并且在插入硬币后将提供所需的热饮料。使用第一个“或”逻辑门选择了茶还是咖啡。选择“茶”或“咖啡”并将硬币插入机器时，第一个“与”门给出输出。来自此“与”门的输出被提供给第二个“与”门。第二个“与”门仅在热水与茶混合时才起作用。牛奶和糖是可选的添加物，可能会在插入硬币后出现。因此工业plc控制柜在功能工业应用，用于控制工业设备的编程也是这个道理。
